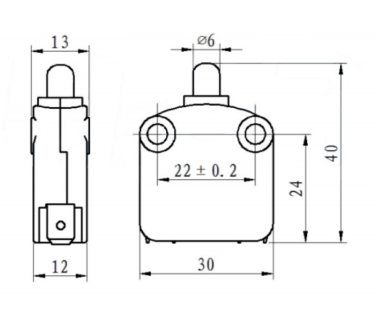

尺寸图
尺寸图

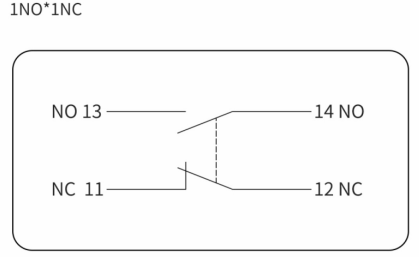

接线图
场景图
标准产品

微动开关 KW-16/KCSK系列

微动开关 KW-16

联系我们

产品特点

  • 外壳材料：工程塑料

  • 防护等级：IP40

  • 工作环境温度：-25~+80℃

  • 产品优点：银合金触点，动作快速、灵敏度高

  • 应用领域：各种家用电器、机床、电磁铁、电力行业等领域

技术参数

项目item

             额定负荷

         Rating load

AC-12 380VAC 16A

DC-12 250VDC 5A

触点形式
Contact form

 1NO1NC

操作频率
Action frequency

机械:400次/分 电气:30次/分 , Mechanically:600 times/minute Electically:30 times/Minute


接点电阻
Contact resistance

≤25mΩ(初值 initial value)

绝缘电阻
Insulation resistance

100MΩ以上(Above)DC500V

介质耐压
Withstand voltage

≥1500VAC

振动
Vibration

误动作Misoperation 10-55Hz 复振幅 Amplitude 1.5mm

冲击
Hitting

耐久：1,000m/s2
误动作耐久：300m/s2
Durable:1,000m/s2
Misoperation:300m/s2

使用温度
Operating temperature

-25 至 +80℃

使用湿度
Operating humidity

≤85%

使用寿命
Serve life

电气:50,000次以上，机械：1,000,000次以上

Electrically:50,000times above

Mechanically:1,000,000times above

耐久
Durable

≥1500VAC

防护等级
Protection structure

IP40

下载专区

安装和接线说明 – GFI / GFSI Extreme

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF5 MB 28.09.2023
